SKS3模具钢介绍



　　日本进口SKS3模具钢是一种适合制作冷作模具和塑胶模具的铬钼钒合金钢。



　　日本工业标准牌号为：SKS3，



　　日本日立金属HITACHI也称SKS3或者SGT。



　　日本大同DAIDO称：GOA模具钢。

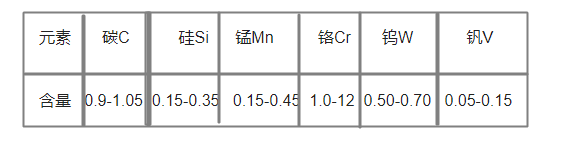

　　SKS3模具钢化学成分



　　SKS3模具钢具有以下特性



　　高韧性、高耐磨性、良好的淬透性、良好的热处理尺寸稳定性、良好的抛光性、良好的焊接性、良好的火焰硬化及高频淬火性能。



　　交货状态为软化退火至190HB。



　　SKS3模具钢用途







　　冷作模应用：一般冲压和成型、厚板的冲压和成型、拉深、压花、形状复杂的冷挤压模、轧辊、剪切刀刃、原型工具等，SKS3模具钢优良的综合性能满足材料加工和现代生产方式的要求，其高度安全性保证了更佳的模具性能和更高的生产效率。



　　塑料模应用：长寿命塑胶模具、增强性塑胶模具、压塑模具等，优异的韧性和耐磨性结合使SKS3模具钢适合不同的塑胶模应用，其用作塑胶模具有良好的耐磨性，满足安全可靠的长寿命要求。SKS3模具钢具有均匀的组织形貌，加上其低的非金属元素含量（由于真空脱气工艺）确保光蚀刻后、一致的皮纹再现及良好的抛光效果。蚀刻需在处理高铬钢的蚀刻介质中进行。



　　SKS3模具钢热处理



　　淬火：先预热550-650℃，再加热至800-850℃，在油中淬。



　　回火：加热至150-200℃，在温度中停留，然后在静止空气中冷却。



　　硬度：HRC60℃以上。



　　锻造：1050-850℃。



　　退火：加热至750-800℃，在此温度中停留1-3小时，在炉中任其渐冷。

　　SKS3模具钢价格

　　万利钢优势

　

原文标题：SKS3模具钢
