Cr12Mo1V1模具钢
Cr12Mo1V1模具钢介绍
Cr12Mo1V1是国际上较广泛应用的高碳高铬冷作模具钢，源于美国的D2钢 属莱氏体钢，具有高的淬透性、淬硬性和高的耐磨性；高温抗氧化性能好，淬火和抛光后抗锈蚀能力好，热处理变形小。
（1）对应英国 BS,BSN:BD2
标准：GB/T 1299-2000
（2) 对应美国 D2钢
标准：GB/T 1299-2000
（2) 对应美国 D2钢
标准 GB1299-1985标准
Cr12Mo1V1模具钢化学成份
Cr12Mo1V1模具钢性能
Cr12Mo1V1模具钢硬度 ：退火，≤255HB,压痕直径≥3.8mm;淬火，≥59HRC

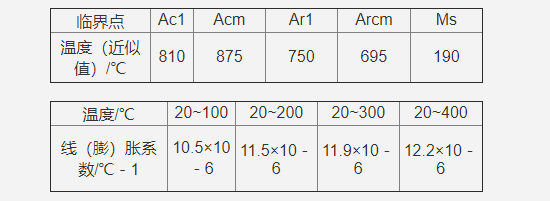

Cr12Mo1V1钢的物理性能如表1和表2所示，弹性模量为207000MPa，质量定压热容Cp为461J/（kg·K）。
Cr12Mo1V1模具钢适用范围
Cr12Mo1V1宜制造各种高精度、长寿命的冷作模具、刃具和量具，例如：形状复杂的冲孔凹模、冷挤压模、滚丝轮、搓丝轮、冷剪切刀和精密量具等。
Cr12Mo1V1模具钢处理规范
热处理规范：淬火，820±15℃预热，1000±6℃（盐浴）或1010±6℃（炉控气氛）加热，保温10～20min,空冷，200±6℃回火。钢材以退火状态交货。
Cr12Mo1V1模具钢价格
万利钢优势
原文标题：Cr12Mo1V1模具钢
