DEX40高速钢
DEX40高速钢介绍
日本进口大同DEX40高韧性耐热粉末高速钢具有细微均匀的一次碳化物组织，性能稳定。含有多量的碳化物生成元素，获得了很高的硬度，提高了钢的耐磨损性和强度，减少了加工工序，提高了加工精度。由于碳化物组织的细微化，提高了切削性能，减少了热处理变形。由于在高硬度的情况下具有极高的韧性，可以防止开裂和变形。
的DEX40高速钢属于高韧性与耐热性兼备的通用的高速钢，它比DEX20高速钢拥有更好的耐热性和韧性，以及磨削性能。由于碳化物组织的细微化，提高了被切削性，减少了热处理变形方向的异方性，得以减少加工工艺，提高加工精度。DEX40还具有比其他成份相当的传统冶炼高速钢更优越的性能，它获得了从未有的硬度，提高了耐磨损性和强度，由于在高硬度领域内具有极高的韧性，可以防止碎落和破裂。
DEX40高速钢化学成分

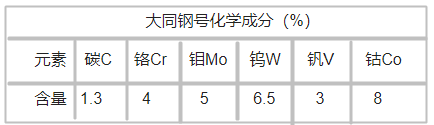

大同钢号化学成分（%）
元素 碳C 铬Cr 钼Mo 钨W 钒V 钴Co
含量 1.3 4 5 6.5 3 8
DEX40高速钢用途
大同DEX40粉末高速钢适用于各种冲压模具、模具部件（冲头，销杆等）、铁头、丝锥、冷温锻模具、冷轧辊、切齿工具、拉刀、铰刀、各种刀具等。
DEX40高速钢热处理
退火：退火温度800～880℃，缓慢冷却，硬度≤285HB。
淬火、回火：
A）加热温度1180-1220℃，回火温度540-590℃，硬度≥65HRC。
B）加热温度1100-1190℃，回火温度540～600℃，硬度≥62HRC。
A）加热温度1180-1220℃，回火温度540-590℃，硬度≥65HRC。
B）加热温度1100-1190℃，回火温度540～600℃，硬度≥62HRC。
热处理条件
未灼烧前加工温度未灼烧前加工硬度灼烧温度灼烧之后加工温度硬度
DEX40800~880℃缓冷285HB以下1180~1220℃540~590℃
HRC65以上
1100~1190℃540~600℃HRC62以上
DEX40高速钢价格
万利钢优势
原文标题：DEX40高速钢
