SUS431不锈钢介绍


　　标准：GB/T 1220-1992

　　SUS431不锈钢用作具有较高的耐硝酸及有机酸腐蚀的零件、容器和设备。SUS431加工性能比14Cr17Ni2明显改善，可代替代1cr17ni2使用。SUS431适用于制作要求较高强度、韧性、塑性和耐蚀性零部件及在滥潮湿介质中工作的承力件。


　　SUS431相近牌号

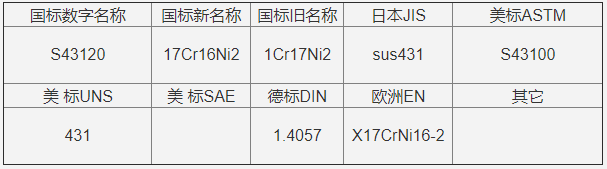

  　sus431相似牌号


　　SUS431不锈钢力学性能


　　抗拉强度 σb （MPa）：淬火回火，≥1080

　　伸长率 δ5 （%）：淬火回火，≥10

　　冲击功 Akv （J）：淬火回火，≥39

　　硬度 ：退火，≤285HB

　　热处理加热温度0/°C加热抗拉强度延伸强度Rp0.2/MPa延伸率断面收

　　方式RM/MPa≥A/%Z/%

　　≥ ≥≥

　　680~800空冷880~1350690~10501239

　　或炉冷


　　SUS431物理性能

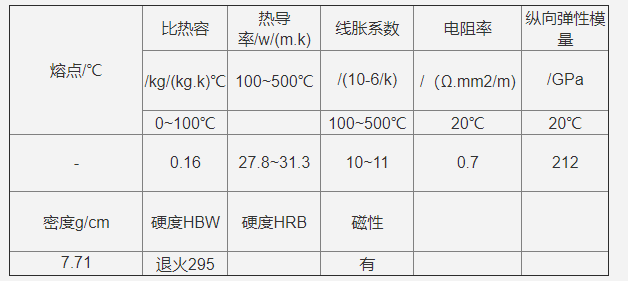

          ss431物理性能
　　熔点/℃比热容热导率/w/（m.k）线胀系数电阻率纵向弹性模量

　　/kg/（kg.k）℃

　　100~500℃/（10-6/k）/（Ω。mm2/m）/GPa

　　0~100℃ 100~500℃20℃20℃

　　-

　　0.16

　　27.8~31.310~110.7212

　　密度g/cm

　　硬度HBW硬度HRB磁性

　　7.71退火295 有

　　SUS431不锈钢热处理规范及金相组织


　　热处理规范


　　1）退火，680～700℃高温回火空冷；

　　2）淬火，950～1050℃油冷；

　　3）回火275～350℃空冷。

　　金相组织：组织特征为马氏体型。



        sus431是马氏体不锈钢中强度与韧性搭配较好的一种钢种，通过热处理可以得到较高的强度和硬度。对氧化性的酸类 (一定温度、浓度的硝酸、大部分的有机酸)，以及有机酸水溶液都有良好的耐蚀性。一般适用于制造硝酸，醋酸的生产和轻工、纺织等工业中的既要要求强韧性又耐腐蚀的轴，活塞杆，泵等零件以及容器、设备的应用

　　SUS431不锈钢价格



　　万利钢优势
　

原文标题：SUS431不锈钢

上一篇：SUS420不锈钢

下一篇：SUS440C不锈钢
